ventilación higrorregulabe


Instalación sistema de ventilación higrorregulable en una vivienda

En cumpliendo el CTE, en su Documento Básico HS 3, calidad del aire interior, hemos proyectado una instalación de ventilación higrorregulable ubicando los conductos y el equipo de ventilación en el exterior de la vivienda, de este modo logramos suprimir en el interior los ruidos procedentes del ventilador y a su vez eliminar la necesidad de instalar falsos techos para ocultar dichos conductos.

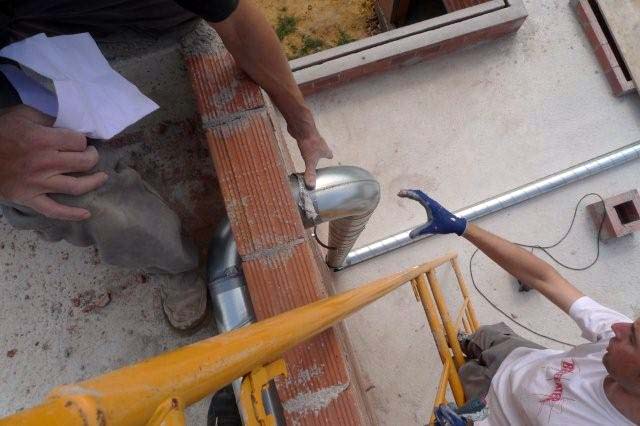

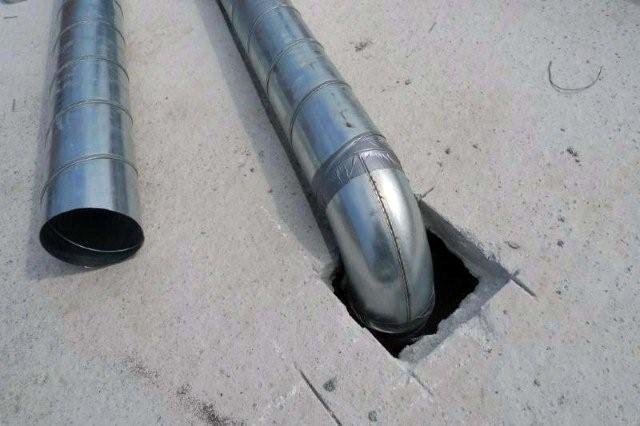

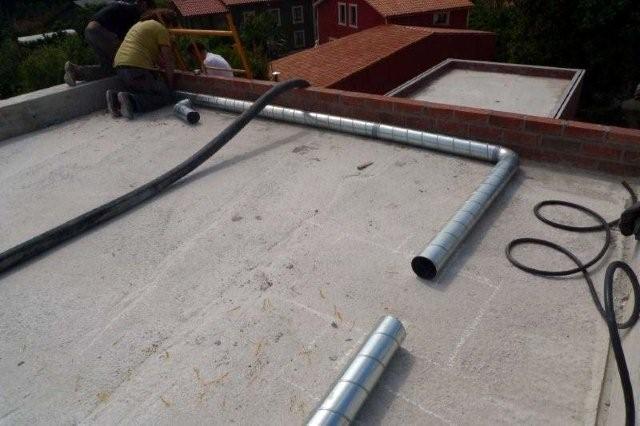

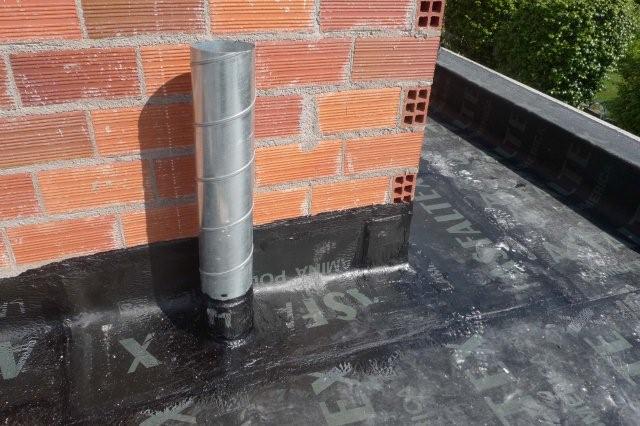

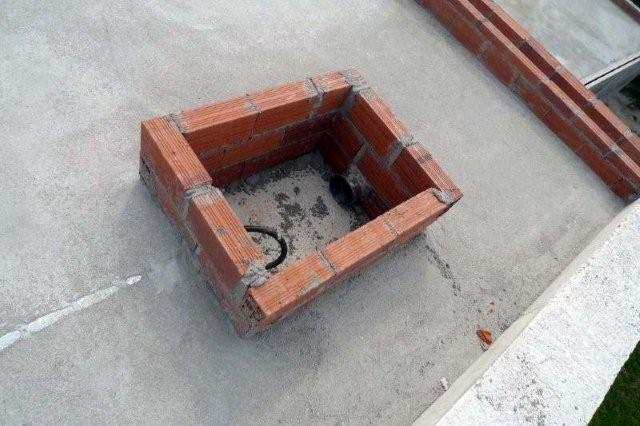

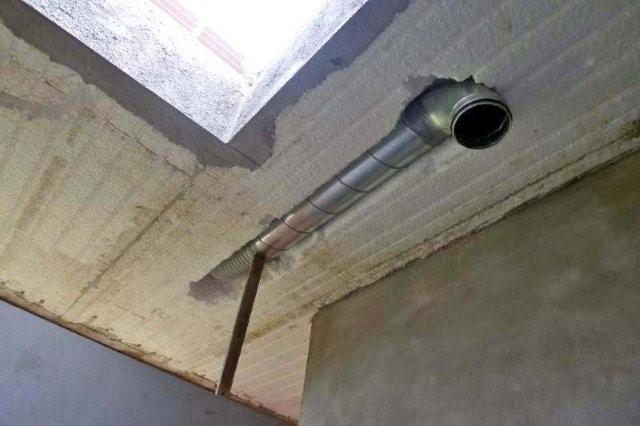

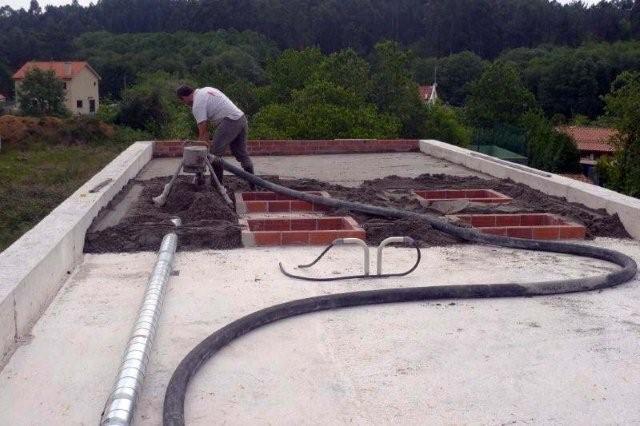

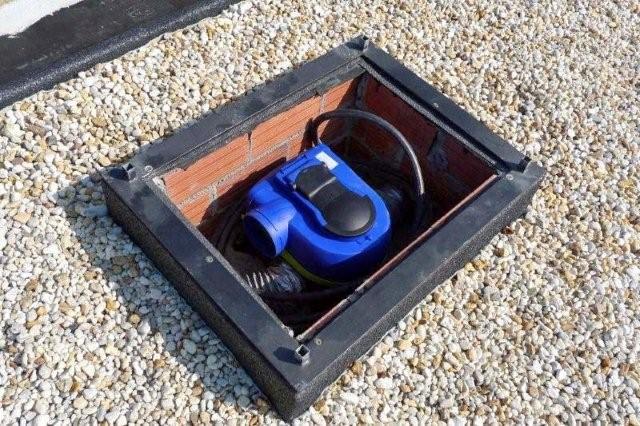

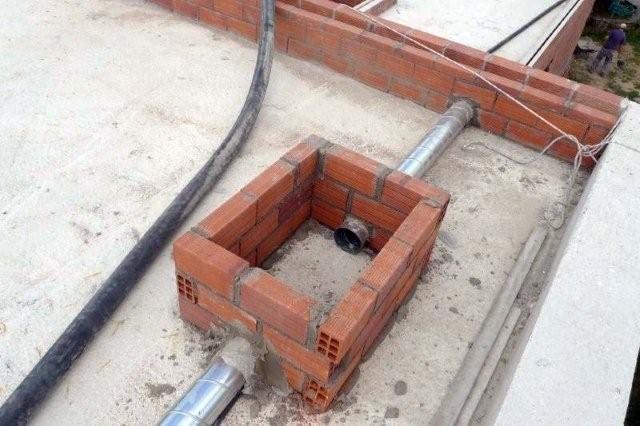

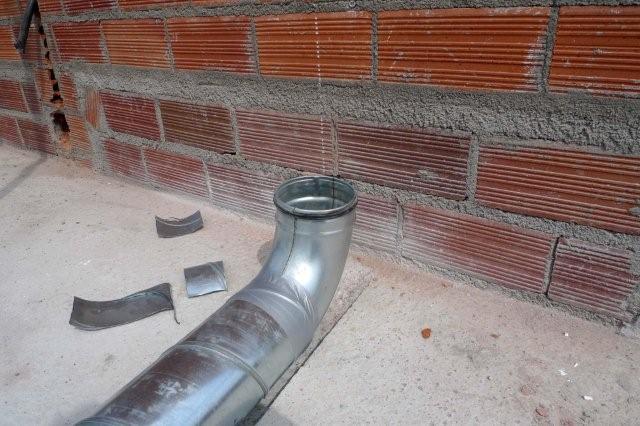

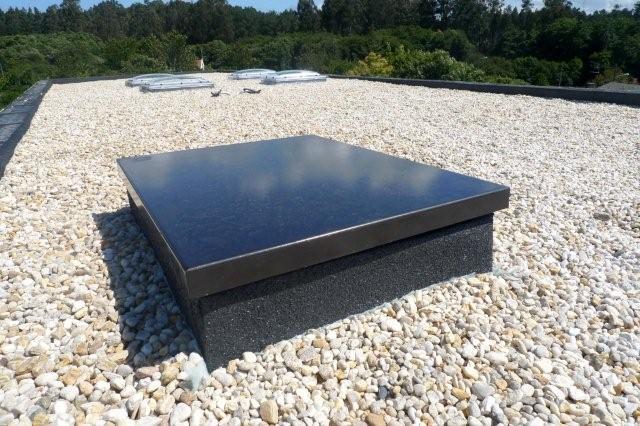

Las canalizaciones se han realizado con tubería rígida Ø125 de acero galvanizado con juntas elásticas. Estas canalizaciones discurren apoyadas sobre la losa de cubierta y protegidas por el recrecido de mortero, empleado para realizar la formación de pendientes. El equipo de ventilación higrorregulable se sitúa en una arqueta exterior, proyectado una tapa metálica que protege el equipo y permite la salida del aire extraído de la vivienda.

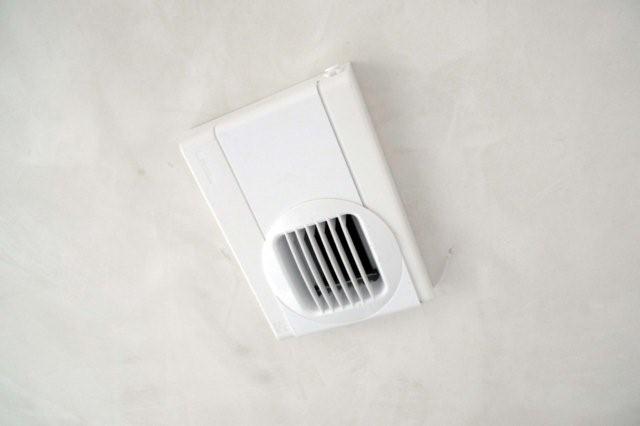

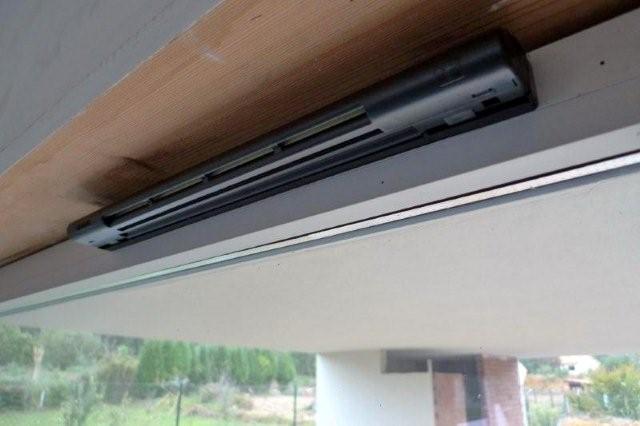

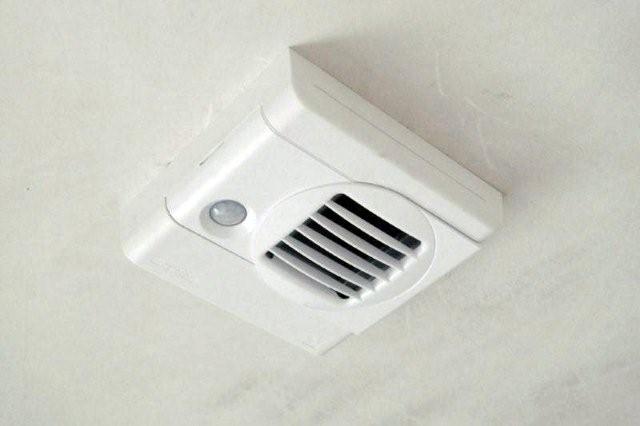

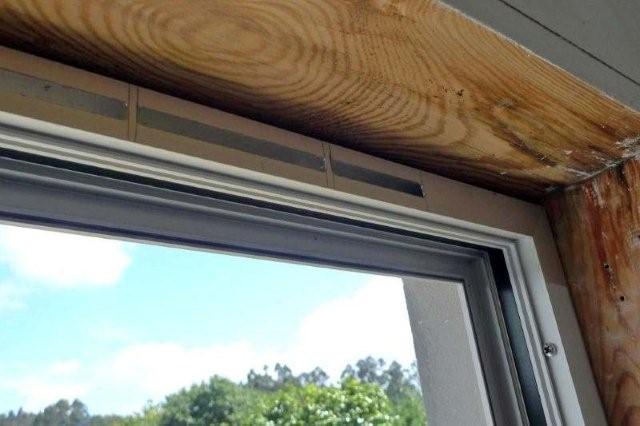

Para permitir la entrada de aire en las estancias secas de la vivienda, instalamos rejillas higrorregulables en la parte superior de los paños fijos de carpintería. En los cuartos húmedos hemos dispuesto bocas de extracción higrorregulables, que en los baños incorporan un detector de presencia, permitiendo abrir rejilla al máximo mientras se está utilizando.

Hemos optado realizar una instalación higrorregulable por las ventajas que nos proporciona, descritas en su día en el artículo ”ventilación mecánica higrorregulable”.

En esta instalación se han utilizado equipos de la marca Alder, si deseas información sobre los equipos instalados puedes descargar el catálogo de la marca en el siguiente enlace: catálogo ALDER ventilación individual


Ventilación mecánica higrorregulable 17

Con la entrada en vigor del Código Técnico, en su documento Básico de Salubridad, sección HS3 (CTE DB-HS3) se especifica la  obligatoriedad de disponer un sistema de ventilación con las características definidas en dicha normativa. Si bien en vivienda colectiva es más evidente su instalación, en edificaciones unifamiliares resulta complejo convencer a la propiedad, constructor e incluso a los técnicos de las ventajas que supone esta instalación, y lo cierto es que transcurridos más de dos años de la entrada en vigor del DB-HS3, en la mayoría de las viviendas unifamiliares construidas durante este periodo no se ha instalado ningún sistema de ventilación, inclumpliéndose claramente esta normativa y en algunas de las viviendas donde se ha instalado el equipo de extracción, no se han dispuesto las entradas de aire necesarias.

Un sistema de ventilación higrorregulable nos permite la regulación automática de los caudales de renovación en las entradas de aire del exterior y las bocas de extracción en función del nivel de humedad en las estancias.

  1. Entradas de aire higrorregulables de caudal variable en locales secos (comedor, sala de estar y dormitorios)
  2. Bocas de extracción higrorregulabes de caudal variable en locales húmedos (cocina, baños y aseos)
  3. Red de conductos de extracción oculto por falsos techos, bajo cubierta, etc…
  4. Grupo de extracción oculto bajo falsos techos, en bajo cubierta, cuarto de instalaciones, etc…
  5. Salida de tejado en cubierta.

Las bocas de extracción higrorregulables de los baños deberán estar dotadas de un detector de presencia que active el caudal máximo cuando se detecte presencia en la estancia.

La instalación de un sistema de ventilación nos proporcionara entre otras, las siguientes ventajas:

  • Garantizar una calidad de aire interior adecuada, renovando constantemente el aire y eliminando el aire viciado.
  • Eliminar el ruido exterior al no ser necesario abrir las ventanas para ventilar.
  • Evitar las molestias producidas por circulaciones de aire descontroladas.
  • Reducir el gasto energético en calefacción, al resultar más fácil calentar un aire con menos humedad.

Si el sistema de ventilación que instalemos es higroregulable tendremos las siguientes ventajas añadidas:

  • Un mayor ahorro Energético, al ventilar los locales donde es necesario; el sistema permite una disminución del caudal global de ventilación.
  • Eliminar los riesgos de condensación, las bocas de extracción y las entradas de aire, al ajustar los caudales de ventilación en función de la humedad ambiente de cada local, ventilan cuando y donde es necesario.

Como inconvenientes de la instalación de un sistema de ventilación higrorregulable podríamos destacar:

  • El tamaño de las rejillas a instalar, que si bien no resultan excesivamente grandes, destacarán por la falta de hábito.
  • Lógicamente a la hora construirse una vivienda, todos los gastos cuentan, y la ventilación sea o no higrorregulable no supone un inversión amortizable a corto plazo.

Durante el preceso de instalación del sistema de ventilación deberemos tener en cuenta que aunque el equipo de extracción es bastante silencioso, resulta recomendable montarlo en zonas alejadas de dormitorios e incluso disponerlo en un habitáculo aislado acústicamente. El aplastamiento de los conductos durante la instalación puede producir silbidos en las rejillas de extracción, deberemos inspeccionar los conductos antes de proceder a ocultarlos bajo el falso techo.
