En la cubierta del garaje se proyecta una estructura de madera que se resuelve con la disposición de una cercha española realizada íntegramente en madera de castaño, vigas y correas serán de la misma madera, sobre esta estructura se dispondrá una tarima rústica de canco de castaño, sobre la cual se fijarán planchas de pizarra rústica de grandes dimensiones, interponiendo entre tarima y pizarra una lámina impermeabilizante.

Para diseñar las uniones de las cerchas se ha tenido en cuenta la forma de trabajo de cada una de las piezas que conforman la cercha para que na vez entre en carga la uniones se ajusten mecánicamente entre ellas, sin necesidad fijaciones metálicas.

Indicar que en la cercha española proyectada, los “pares” y los “tornapuntas” trabajan a compresión, mientras que el “pendolón” y el “tirante” deberán trabajar a tracción. El pendolón estará unido al tirante únicamente para evitar la flexión de este y en ningún caso deberá transmitir cargas al mismo.

Para la fabricación se realizan planos de despiece con las medidas exactas de cada uno de los elementos que componen la estructura, estas piezas se fabricarán en taller mediante procesos de control numérico y una vez en obra se procederán a montar de forma sencilla.

En el diseño de los ensambles se han empleado colas de milano y medias maderas, así como se han previsto pasadores de madera que facilitarán la labor de montaje para evitar que la estructura se desajuste mientras no entra en carga. Los pernios se realizarán con madera de boj, de mayor resistencia a cortante que el castaño.

La cercha se apoyará en ambos extremos en una fábrica de mampostería realizada con piedra de Santiago, se proyectan herrajes metálicos embebidos en la piedra a modo de cazoletas que facilitarán el montaje de la estructura de madera y evitarán el contacto de esta con la piedra.

Finalizamos la construcción de una vivienda unifamiliar proyectada con muros de hormigón como elementos estructurales. Los muros han sido encofrados con tabla de pino para, una vez desencofrados, lograr un acabado visto de tabla, también denominado hormigón arquitectónico.

Hemos reutilizado la madera sobrante del encofrado para panelar algunas partes de la fachada  exterior, generando paños de madera que aportan calidez al aspecto de la vivienda y eliminan la posible sensación de bunker. El empleo de elementos de naturaleza en la construcción, diseño biofílico, mejora la sensación física y emocional de sus habitantes, logrando construcciones más sostenibles.

Se ha utilizado madera de pino para encofrar sin tratar, de dimensiones 250x10x3cm, se trata de madera conífera blanda que sin tratamiento no soporta bien la intemperie, degradándose con rapidez. Para evitar su deterioro, se ha procedido a la realización de la técnica de madera quemada “Yaquisugi” utilizada en Japón durante siglos, que mediante el quemado logra una gran protección frete a la intemperie (sol, lluvia, insectos, hongos,..), garantizando una vida útil muy elevada sin necesidad de realizar mantenimientos periódicos.

El proceso seguido ha sido la quema de la madera mediante soplete, el posterior cepillado para retirar el carbón vegetal de la superficie madera y evitar que manche al contacto, en este caso se ha aplicado agua a presión (karcher) y finalmente se ha tratado mediante un barniz al agua. El resultado final es un acabado de madera oscuro con vetas y nudos muy marcados, el grado de oscuridad de la madera dependerá del tiempo de quema, una madera más oscura requerirá un mayor tiempo de quemado y logrará una mayor protección de la misma.

Esta técnica de madera quemada es un proceso artesanal que hemos utilizado para reutilizar la madera del encofrado. En la actualidad este proceso se ha industrializado mediante la introducción en el mercado de la madera termotratada, el proceso consiste en someterla a una elevada temperatura, próxima a su temperatura de combustión, provocando cambios en la estructura interna que mejoran la resistencia frente a la intemperie, logrando una mayor durabilidad.

El proceso de termotratado de la madera normalmente se realiza con maderas blandas (pino, abeto, fresno, abedul, arce, haya, …), mejorando las propiedades que estas especies no poseen, por ello se trata de maderas económicas, y el proceso de termotratado no las encarece significativamente, resultando maderas económicas que permiten su instalación en exterior.

En numerosas ocasiones se descarta el uso de madera en exteriores para evitar mantenimientos y por una cuestión de coste, el empleo de maderas termotratadas o quemadas es una opción que permitirá mejorar la sostenibilidad de nuestras construcciones sin encarecerlas ni esclavizarnos con el mantenimiento.

Hoy en día, más concienciados en la lucha por una construcción sostenible, podemos afirmar que la madera es el único material totalmente ecológico y 100% sostenible y reciclable, que con un correcto proceso de elaboración y un adecuado mantenimiento permite su utilización durante siglos. Resulta sorprendente ver como una puerta o ventana de más de 100 años, tras un proceso de recuperación, presentará un aspecto totalmente nuevo.

Hemos de reconsiderar la madera como elemento clave en el diseño y construcción de las carpinterías exteriores, pues es la única alternativa que nos garantizará la sostenibilidad de proceso constructivo respetando el medio ambiente.

No podemos renunciar a la industrialización de los procesos constructivos para abaratar costes, sin embargo, tendremos que mejorar estos procesos para lograr un producto final de mayor calidad, corte en el ciclo lunar apropiado, correcto secado y especial cuidado en la disposición direccional de las fibras de la madera, al objeto de evitar movimientos indeseados debidos a las variaciones de humedad.

Asimismo deberemos recuperar la profesión de ebanista, artesanos conocedores en profundidad de la madera que nos garantizarán una correcta instalación de la madera en nuestras construcciones.

En rehabilitación, recomendamos no descartar las viejas carpinterías, procediendo a su restauración, aportareis valor a la construcción y colaborareis en la sostenibilidad del proceso. Si se trata de nueva edificación, el empleo de madera en las carpinterías exteriores, mejorará considerablemente el aislamiento térmico y también aportará un valor añadido.

Hemos de tener en cuenta que la madera es un material natural que requiere un mantenimiento similar al de cualquier otro elemento de la construcción, sea cual sea el acabado superficial de la madera, lacada, barnizada al agua, aceites, lasures,…, al igual que la pintura de la pared, deberemos aplicar el tratamiento apropiado periódicamente.

Recientemente hemos asistido a las “VI Jornadas de recuperación de técnicas tradicionales Carpintería de Madera” en Mondoñedo organizadas por la asociación Batitales. Una estupenda jornada donde diversos ponentes nos han mostrado las virtudes y técnicas tradicionales para el trabajo de la madera. El ebanista Frank Bushchmann realizó la última ponencia y posteriormente mostró las herramientas que utiliza en su trabajo, realizando una demostración en la que sin el empleo de lija, únicamente mediante el cepillado consigue superficies con un acabado extraordinario, de mayor resistencia a la humedad y a la fijación del polvo.

A continuación se enumera algún ejemplo de como la correcta disposición de las vetas de la madera mejoran y alargan la vida de las carpinterías.

Las tablas de madera se obtienen de realizar cortes longitudinales del tronco del árbol, seccionando los aros de crecimiento (A), una vez obtenida la tabla y con el paso del tiempo estas lineas de crecimiento curvas tenderán a enderezarse produciendo la flexión de la tabla (B), tener en cuenta esta deformación mejorará el funcionamiento de las carpinterías.

Si tenemos en cuenta que la zona central del tronco (duramen) presenta mayor dureza que la zona exterior (albura), una tabla obtenida según se muestra en la imagen A, con el paso del tiempo, las zonas mas débiles mermarán más que las zonas duras más próximas al centro, produciendo una deformación similar a la imagen B. Si queremos realizar un tablero, deberemos alternar la posición de las tablas para evitar la formación de escalonamientos.

A lo largo de nuestras vidas hemos visto numerosas maderas en exterior deterioradas debido a malas prácticas en la elaboración de las carpinterías, la falta de conservación o una elección inapropiada del tipo de madera, sin embargo no podemos permitir que ello nos haga descartar este noble material, su uso de forma apropiada pondrá en valor la construcción y nos aportará un mayor grado de satisfacción y confort, así como contribuiremos a lograr una construcción más sostenible.

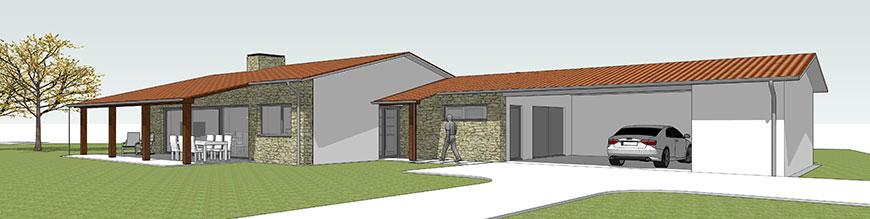

Hemos finalizado el proyecto de una vivienda en el ayuntamiento de A Estrada. Se trata de una edificación con un aspecto exterior tradicional y una distribución interior donde prima la funcionalidad, en la zona de día se proyectan espacios diáfanos que aportan amplitud con una superficie contenida.

La vivienda se resuelve en una planta con cubierta a dos aguas y un garaje adosado a la misma. Se genera una comunicación entre garaje y vivienda a través de un cuarto destinado a lavandería y despensa, desde el cual también se accede al tendedero, espacio cubierto, abierto al exterior y protegido de la visión. En la zona de garaje se proyecta un pequeño trastero, un cuarto para alojar la maquinaria y un espacio destinado a almacenar leña.

Se prevé la construcción de dos porches exteriores realizados en madera, uno principal dando a la zona de día, y un segundo, más pequeño, para proteger el acceso principal a la vivienda.

La cimentación se proyecta mediante un forjado sanitario ventilado realizado con casetones de polipropileno, tipo “cáviti” y vigas corridas de cimentación.  La estructura está basada en muros de carga de termoarcilla y losas de hormigón en cubierta.

Se diseña una envolvente térmica por el  interior de la vivienda, en fachada sobre el muro exterior de termoarcilla se disponen 12 cm de aislamiento y un trasdosado de “pladur”, en suelo se disponen 12 cm de aislamiento bajo el recrecido del suelo radiante, y en techos, sobre el falso techo se colocan 14 cm de lana mineral. El aislamiento de paredes, suelos y techos presenta continuidad y forma una envolvente térmica continua que elimina totalmente los puentes térmicos, mejorando la eficiencia energética de la vivienda.

Para resolver la de calefacción y refrigeración, se proyecta una instalación de aerotermia, aportando la energía mediante un suelo radiante. El ACS también se genera con la aerotermia. Se proyecta una ventilación de doble flujo con un intercambiador de aire que garantiza una adecuada ventilación de la vivienda con una pérdida mínima de energía.

La vivienda se ha diseñado siguiendo patrones de arquitectura bioclimática y respetando criterios de sostenibilidad y eficiencia energética que garantizarán un máximo confort y con un reducido gasto energético.

Mientras que en otros países la madera se utiliza con asidua frecuencia, aquí su empleo es más limitado y los resultados son menos satisfactorios. Algunos achacan el rápido deterioro de la madera a condicionantes climáticos, sin embargo las diferencias fundamentales radican en factores ajenos al clima:

• Los procesos industriales de elaboración de las maderas carecen de los controles necesarios para garantizar la calidad del producto final. Los procesos de corte, secado y tratamiento de las maderas se aceleran para lograr un mayor beneficio, repercutiendo negativamente en la calidad del producto final.
• Debido al escaso empleo de este material en las últimas décadas, apenas existen técnicos cualificados con experiencia en instalación de maderas en exterior. (lo habitual será encontrarse con carpinteros acostumbrados a instalar carpintería interior, montando por primera vez una fachada exterior).
• No se realiza el mantenimiento periódico habitual de las maderas, acelerándose su deterioro.

Uno de los factores más importantes para que el resultado final de la instalación de madera sea satisfactorio vendrá determinado por el proceso de industrialización de la materia prima, el cual deberá de ser realizado por empresas especializadas, que cumpliendo con las normativas de reforestación, deberán esmerar el cuidado en las distintas fases del proceso, y especialmente en los siguientes:

1.- Tala. Deberán respetarse las técnicas tradicionales para determinar la fecha de la tala, teniendo en cuenta dos factores importantes, el ciclo estacional, que determinará el mejor momento para realizar la tala del árbol en función de la especie y de este modo obtener una madera mejor y más duradera, habitualmente estas fechas suelen corresponderse con el final del otoño, antes de entrado el invierno, así como también se tendrán en cuenta los ciclos lunares, siendo preferible la madera cortada con luna nueva, cuando el tronco posee menos cantidad de savia, puesto que perderá menos agua, el tronco será más pesado y poseerá una menor cantidad de nutrientes, evitando de este modo la producción de hongos y aparición de xilófagos y dando como consecuencia una madera de mayor calidad.

2.- Secado. Uno de los factores más importantes que influirán en la calidad final de la madera será el proceso de secado. Las maderas deberán seguir un minucioso proceso de secado en condiciones reducidas de humedad y durante un periodo prolongado, determinado por el tipo de madera. Se adjunta un documento sobre los Procesos de secado para evitar defectos en la madera verde proporcionado por LSUAgCenter, su lectura nos aclara que el proceso de secado bien realizado es más complejo de lo que habitualmente se cree, y dudo que la mayoría de las maderas comercializadas aquí cumplan estos requerimientos.

3.- Tratamientos naturales. La durabilidad de la madera incrementará considerablemente si en el proceso industrial se le ha aplicado un tratamiento natural, habitualmente se emplea sal de bórax, que diluida en proporción 1/9 con agua caliente se debería aplicar a la madera por inmersión.

Otro factor clave para garantizar que la calidad final de la instalación de madera sea la esperada vendrá determinada por el instalador que elijamos, recordar no que existen muchas empresas cualificadas con experiencia concreta de instalación de maderas en exteriores, por lo que a la hora de elegir al instalador, se deberán tener en cuenta estos criterios por encima de los económicos.

Por último no olvidar que la madera siempre requerirá un mantenimiento periódico y una vez rematada la obra, deberemos aplicar periódicamente (cada 2 años) un tratamiento de aceite o barniz al agua que garantizará la durabilidad de la madera.

Recién llegado de viaje por Noruega, me sorprende que con un clima bastante más extremo que el nuestro, la mayoría de las edificaciones utilicen como base este material. Construcciones centenarias sobreviven al paso del tiempo mientras que nuestros edificios construidos con materiales “modernos” no durarán más dos o tres generaciones.

El empleo racional de la madera evitando deforestaciones al alternar las talas con la plantación de árboles, permitirá convertir la construcción con madera uno de los sistemas de construcción más sostenibles y respetuosos con el medio ambiente.
