Reforma de vivienda en C/ París, A Coruña

Miguel — Tue, 14 Mar 2017 18:49:44 +0000

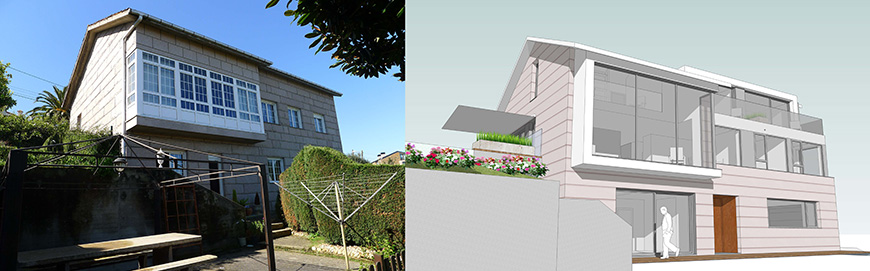

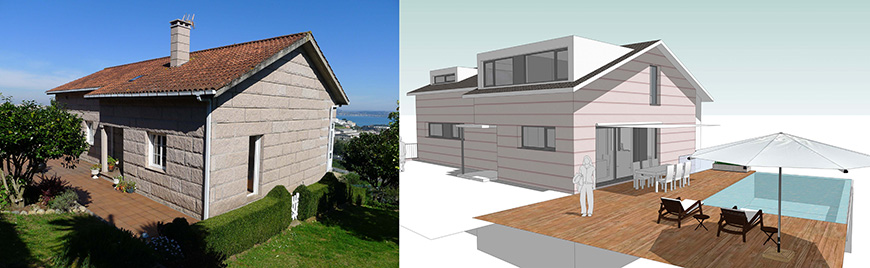

Os presentamos hoy el último proyecto que hemos terminado en el estudio. En este caso se trata de la reforma integral de una vivienda situada en la zona de Peñarredonda, en A Coruña, y acabamos de rematar la primera fase del proyecto, el proyecto básico, para la solicitud de la licencia municipal.

Se trata de una vivienda existente en una parcela con frente a dos calles, una en el lado norte y otra en el lado sur, y con un desnivel importante entre ambas, descendiendo de sur a norte. La vivienda se desarrolla en una planta semisótano, en la que se sitúa el garaje y zonas de almacén, una planta baja en la que tiene lugar e uso de vivienda en la actualidad, y una planta bajocubierta, sin uso específico y que se encuentra sin acabar.

El acceso a la vivienda se realiza por la calle del lado sur, por la zona más alta de la parcela, disponiendo de dos accesos, uno peatonal a la cota de la planta baja y otro para vehículos a la cota de la planta semisótano. Estos dos accesos se mantendrán en el mismo lugar en la actuación que pretendemos acometer, pero potenciando el acceso a la cota del garaje.

El proyecto pretende dar solución a distintos problemas que presenta la vivienda en la actualidad. La parcela tiene unas excelentes vistas a la ría de A Coruña que no están debidamente aprovechadas, por lo que trataremos de potenciar dichas vistas, volcando la vivienda hacia ellas y abriendo huecos de dimensiones importantes en la fachada norte, hacia donde mirará la vivienda, con la ventaja añadida que dada su orientación no será necesario dotar a dichos huecos de ningún sistema de protección solar.

Otro de los problemas importantes a solucionar es aportar ligereza a la edificación, que en la actualidad presenta una fachada bastante ciega de granito rosa Porriño con unos huecos bastante pequeños, por lo que en la actuación trataremos de quitar pesadez a las fachadas, aligerándolas a base de eliminar granito y colocar una mayor superficie de vidrio.

En cuanto a la distribución de los usos por plantas la vivienda ya no se desarrollará únicamente en la planta baja sino que se ocuparán las tres plantas de la edificación con el uso de vivienda, cobrando especial relevancia la reforma de la planta bajocubierta, que en la actualidad se encuentra sin acabar.

Además procederemos a la construcción de una piscina desbordante hacia las vistas de la ría y que se colocará en el lado sureste de la parcela, con el objeto de tener el mayor soleamiento posible a la vez que se coloca en una zona a la misma cota que la zona de día de la vivienda.

Best of Houzz 2017

admin — Tue, 31 Jan 2017 17:08:42 +0000

La web houzz.com nos comunica que hemos sido incluidos entre los ganadores de los premios “Best of Houzz 2017”, en la categoría de diseño, al incluir nuestro portofolio alguna de las imágenes más populares del 2016. Se trata de la vivienda en Mugardos, en la categoría de fachadas. Agradecer las visitas de los usuarios de esta web y os dejamos el enlace a la web donde aparecen los premiados en esta categoría.

Podéis ver el reportage fotográfico de esta vivienda terminada en el apartado de proyectos.

Vivienda en Mugardos

Best of Houzz 2017

Proyecto vivienda en Curtis

admin — Fri, 19 Aug 2016 10:34:13 +0000

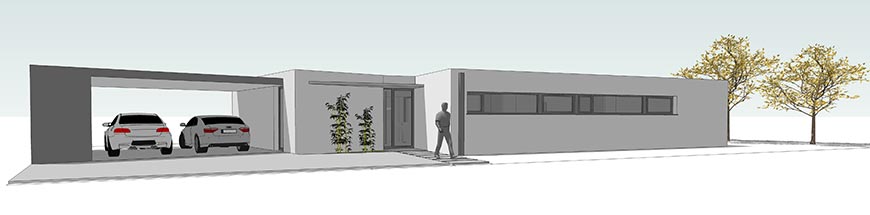

Estamos desarrollando el proyecto de una vivienda en Curtis, se trata de una edificación donde se ha primado la funcionalidad, racionalizando el sistema constructivo y estudiado minuciosamente las instalaciones de ventilación y climatización al objeto de garantizar la estabilidad térmica con un gasto energético muy reducido.

La vivienda se adapta a la forma de la parcela generando dos zonas diferenciadas, día y noche. Se proyectan grandes ventanales en cocina y estudio, protegidos mediante viseras que impiden la incidencia del son en épocas estivales y permiten la entrada del sol durante el invierno, aportando calor al interior de las estancias. En el salón-comedor se proyecta un gran ventanal que también aporta calor, mediante la instalación de un toldo exterior motorizado se protege de la incidencia directa del sol cuando no interesa.

En el interior se proyectan espacios diáfanos divisibles mediante paneles correderos, logrando una mayor sensación de espacio. Se dispone un panel corredero que permite independizar la cocina del comedor, este mismo panel también permite separar el salón del recibidor, logrando de este modo aislar acústicamente el salón de los dormitorios. Se propone una cocina en isla, abierta a la parcela mediante un gran ventanal, desde la misma se prevé un acceso directo al recibidor y a la lavandería.

Al objeto de optimizar la superficie construida de la vivienda, se diseña un estudio aprovechando el pasillo de acceso al dormitorio principal, logrando reducir la sensación de longitud del pasillo y aportando luz al mismo.

Se proyecta un garaje cubierto, abierto a la parcela y adosado a la vivienda. Desde el garaje se accede a la lavandería-despensa mediante una puerta de servicio y se proyecta un cuarto de máquinas separado de la vivienda así como un pequeño almacén para alojar utensilios de mantenimiento de la parcela, bicicletas, etc… Tanto la propia superficie del garaje como la zona descubierta para maniobra de los vehículos generan una superficie dura dentro de la parcela que permite ser utilizada como zona de juegos.

Hemos optado por realizar un cerramiento exterior basado en muros y losas de hormigón en fachada y cubierta, disponiendo una envolvente térmica continua por el interior mediante trasdosados y falsos techos de pladur, con aislamientos de lana mineral y poliestireno extrusionado con espesores totales de 11 cm en suelo, 12 cm en paredes y 12 cm en techos. Al utilizar muros de hormigón de 18 cm de espesor en las fachadas, logramos reducir de forma muy elevada la transmisión térmica del cerramiento exterior, así como mejorar las condiciones acústicas.

La carpintería exterior, al ser de gran tamaño, puede suponer una fuente de importante pérdida de energía, por ello se tiene especial cuidado a la hora de elegir las calidades; se proyectan acristalamientos dotados de bajos emisivos y cámaras rellenas con argón, las perfilerías de aluminio con rotura de puente térmico y una reducida transmisión térmica.

Se proyecta la instalación de una ventilación de doble flujo flujo que asegura la calidad del aire interior al extraer el aire viciado de las estancias húmedas (cocina, baños y lavandería) y aportar aire nuevo filtrado al interior de las estancias secas (dormitorios, salón-comedor, estudio). Mediante un intercambiador de calor con un rendimiento del 95 %, en invierno recuperamos el calor del aire viciado que expulsamos, ayudando a mantener la temperatura en la vivienda y en verano el aire que entra se enfría gracias al aire viciado expulsado, evitando el calentamiento de la vivienda. El filtrado del aire introducido en la vivienda preserva la salud de los ocupantes al eliminar los contaminantes del aire exterior (partículas finas, polen, bacterias,…). Para realizar esta instalación se disponen canalizaciones de aire en tubería de PVC de sección rectangular oculta bajo el falso techo.

Como sistema de calefacción hemos optado por la aerotermia, aportando la energía al interior de la vivienda mediante la instalación de un suelo radiante por agua.

Para la elección de los materiales de acabado se opta por materiales muy resistentes con una elevada longevidad, en suelos interiores se opta por un gres porcelánico en todas las estancias y en el exterior un hormigón pulido tanto en zona de maniobra de vehículos como en porches y losetas del acceso peatonal, en el resto de la parcela se plantará césped. En la fachada exterior, el muro de hormigón se mantiene visto en la zona del garaje, en el resto de la vivienda se trata con un mortero acrílico color blanco. Las viseras del acceso, estudio y cocina también se mantienen en hormigón.

Para realizar el diseño de la vivienda se han tenido especial cuidado en 3 condicionantes, la economía, la funcionalidad y la estética, en este orden de importancia, intentando que ninguno de dichos factores se viese perjudicado. El resultado nos parece muy interesante como vivienda sostenible de reducido coste.

Comienza la construcción de la vivienda en Seixeda

admin — Mon, 16 May 2016 10:51:11 +0000

Ha llegado la primera y con ella el comienzo de varias de las obras de nuestro estudio. En este mes de Mayo ha dado comienzo otra de nuestras obras, en este caso la vivienda en Seixeda, en el ayuntamiento de Sada.

Aquí os dejamos el enlace en el que podéis seguir los avances en la construcción de esta vivienda en nuestra página de facebook.

Proceso constructivo vivienda en Seixeda, Sada

Instalación ventilación doble flujo en una vivienda

admin — Wed, 10 Dec 2014 18:12:14 +0000

Los rumores sobre una inminente modificación del Código Técnico de la Edificación (CTE), en su Documento Básico HS3, calidad del aire interior apuntan a la obligatoriedad de utilizar sistemas de doble flujo para garantizar los caudales mínimos de ventilación exigidos por esta normativa en vigor desde septiembre de 2006.

La diferencia fundamental del doble flujo radica en intercambio de temperaturas del aire expulsado con el aire exterior, logrando de este modo un considerable ahorro energético al conseguir rendimientos que rondan el 90%, es decir si tomásemos aire exterior a 5ºC y expulsásemos aire interior a 20ºC, mediante el intercambio de temperaturas entre ambos lograríamos elevar la temperatura del aire exterior a 18ºC sin aporte de energía, con el consiguiente ahorro al necesitar elevar la temperatura de esta renovación 2ºC en lugar de 15.

Hace tiempo hemos publicado un artículo que enumera las ventajas de la ventilación de doble flujo. Evidentemente el inconveniente fundamental para la implantación de este sistema es el incremento de coste de la instalación, que se duplica, no obstante según nuestros cálculos, esta inversión resultará amortizable en un plazo no superior a 5 años.

Recientemente hemos rematado una vivienda en Mugardos en la cual la propiedad ha optado por la instalación de un sistema de ventilación de doble flujo, a continuación aportamos esquemas y fotografías que describen el proceso constructivo de esta instalación.

En el mercado existen numerosas empresas que diseñan y fabrican equipos de ventilación de doble flujo para viviendas unifamiliares con un elevado rendimiento energético, en este caso se ha optado por la casa Siber, la cual ha suministrado todo el material necesario, central de ventilación, tuberías, silenciadores, bocas de impulsión/expulsión y piezas especiales, el montaje de la instalación lo ha realizado el instalador del contratista principal de la obra.

La instalación se basa en extraer aire viciado de los cuartos húmedos (baños, cocina y lavandería) e impulsar aire nuevo filtrado en los cuartos secos (salón-comedor, dormitorios, estudio, ..), intercambiándolo en una central de ventilación que en este caso hemos situado en la lavandería. El aire exterior es tomado en planta baja mediante la disposición de una rejilla en fachada y la expulsión de aire se realiza en cubierta. Para realizar las canalizaciones horizontales de aire hemos optado por conductos planos de PVC de 200x60mm que nos permitirán ocultarlos bajo los recrecidos, evitando por tanto la instalación de falsos techos para su ocultación. Los montantes de aire se han realizado mediante tubería circular galvanizada.

[See image gallery at admasarquitectura.com]

El funcionamiento de la instalación es continuo y gestionado de forma automática mediante una centralita de gestión de control inteligente. La instalación requiere un mantenimiento periódico anual para la limpieza de los filtros de aire situados en la central de ventilación, que en este caso se ha instalado en la lavandería.

Ventajas de la ventilación de doble flujo en vivienda unifamiliar

admin — Fri, 12 Jul 2013 12:36:02 +0000

En artículos anteriores ya habíamos explicado las ventajas que supone la incorporación de un sistema de ventilación en nuestros hogares, obligatorio desde la entrada en vigor del Código Técnico, DB-HS3. Ahora, como una opción a tener en cuenta proponemos la instalación de un sistema de ventilación de doble flujo, cuya diferencia fundamental radica en que el aire procedente del exterior se intercambia con el aire que extraemos del interior de la vivienda, recuperando gran parte de las calorías de este, con el consiguiente ahorro energético.

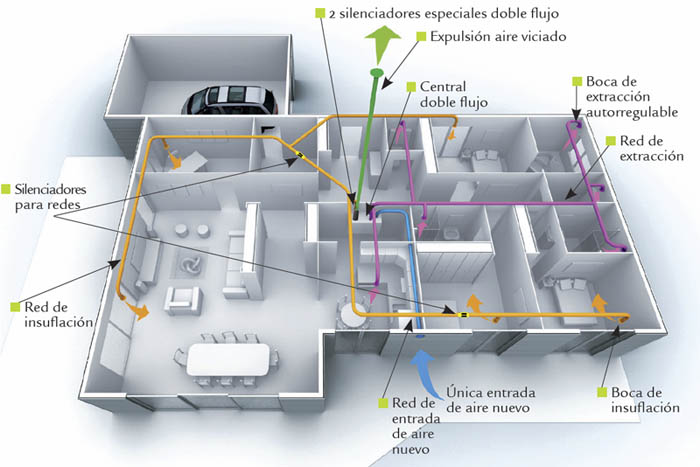

Ventilación doble flujo “Siber”, esquema tomado de la instalación de una central VCM DF Max

Entre las ventajas de la ventilación e doble flujo, podemos destacas las siguientes:

Confort térmico, en invierno evitamos la entrada de aire frío del exterior al recuperar las calorías del aire extraído para precalentar el nuevo, mientras que en verano enfriamos el aire procedente del exterior intercambiándolo con el que expulsamos.
Aire purificado, el sistema filtra el aire procedente del exterior, eliminando el polen y contaminación, garantizando una optima calidad del aire.
Insonorización, se reducen los ruidos producidos por las entradas de aire de fachada, al sustituirlas por la red de impulsión, mejorando el aislamiento acústico de la vivienda.
Ahorro en calefacción, la recuperación de hasta el 92% de la energía del aire extraído logra un ahorro energético de próximo al 20 % en calefacción y refrigeración.
Mejora de la calificación del certificado energético, el ahorro de consumo que supone la instalación del sistema conlleva una mejor clasificación del certificado energético, con la consiguiente revalorización de nuestra vivienda.

Como inconveniente fundamental podemos destacar el incremento de coste de la instalación al tener que incrementar el número de conductos e instalar maquinaria más cara. Para una vivienda unifamiliar de tamaño medio supondría un incremento de próximo a 2.000€ con respecto a una ventilación clásica (extrayendo aire de locales húmedos y entradas de aire directas del exterior mediante rejillas dispuestas en los ventanales de los locales secos).

El diseño de la vivienda deberá permitir realizar todas las canalizaciones de aire bien por falsos techos, recrecidos, bajocubiertas, trasteros,… nosotros aconsejamos utilizar conductos rectangulares 200×60 mm de PVC, equivalentes a Ø125, que facilitarán su instalación bajo recrecidos y falsos techos.
