escalera volada


Escalera quebrada con losa maciza 2

Hace tiempo en la vivienda de Roibeiras, Mugardos, diseñamos una escalera de peldaños quebrados realizada con losa maciza de hormigón. En este caso la dificultad radicaba en realizar una losa quebrada exenta para permitir la continuidad del muro de piedra del lateral, dejando una separación menor de 10 cm entre escalera y muro, y apoyada únicamente en el arranque desde el descansillo y en el desembarco.

Imágenes escalera losa quebrada

El objetivo era construir una losa con un canto relativamente reducido para favorecer la estética, por ello realizamos el cálculo de la estructura de la losa para determinar el espesor mínimo que permitiese soportar la carga de uso y lo más difícil, evitar que se produjesen vibraciones de la losa al circular por ella.

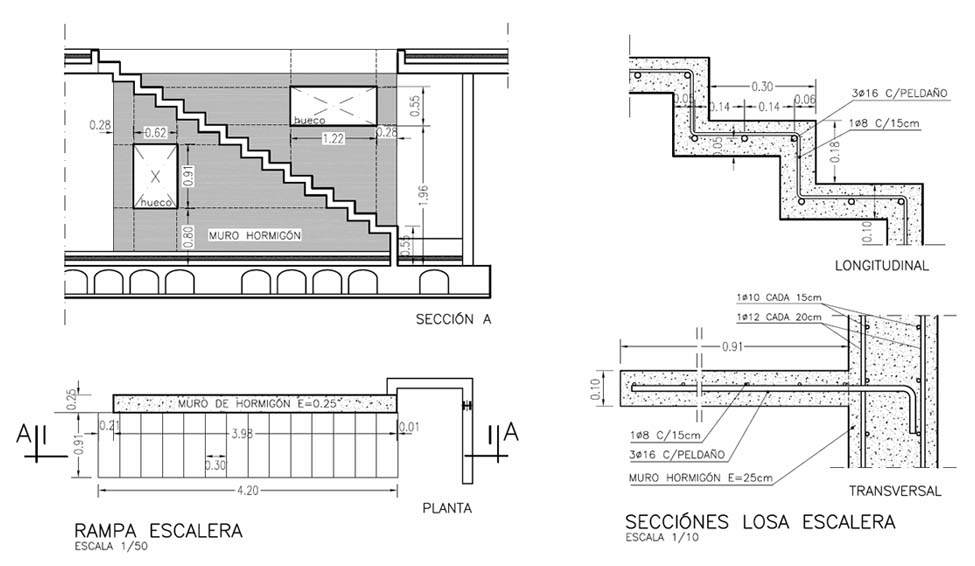

Utilizando herramientas de cálculo, diseñamos una losa quebrada de hormigón H-25 de 12 cm de espesor armada mediante estribos Ø10 cada 18 cm y 6 barras transversales Ø10 por peldaño, tal y como se representa en el dibujo inferior. He de reconocer que no estuvimos tranquilos hasta que pasadas unas semanas del hormigonado se procedió al total desapuntalado y compramos que las dimensiones y el armado calculado habían sido suficientes para garantizar la estabilidad estructural de la escalera.

Construcción y detalle constructivo escalera
En cuanto al acabado, inicialmente el objetivo era dejar el hormigón visto, aplicándole una protección hidrofugante incolora Sikaguard 700S, en huellas y tabicas se proyectaba un chapado de madera de Roble, sin embargo, una vez desencofrada la losa, el resultado final del hormigón visto no acabó de convencernos y se aplicó sobre toda la superficie de la escalera un acabado de microcemento eliminando la madera, lo cual consideramos ha contribuido a aligerar más la escalera.
La barandilla se ha resuelto con pletinas de acero de 60×10 para el pasamanos y los pies derechos, 3 varillas metálicas interiores de acero Ø10, todos los elementos metálicos galvanizados en caliente y acabado lacado.


Construcción de una escalera volada

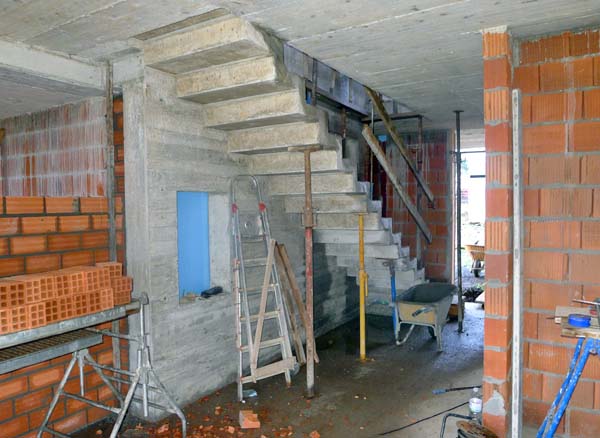

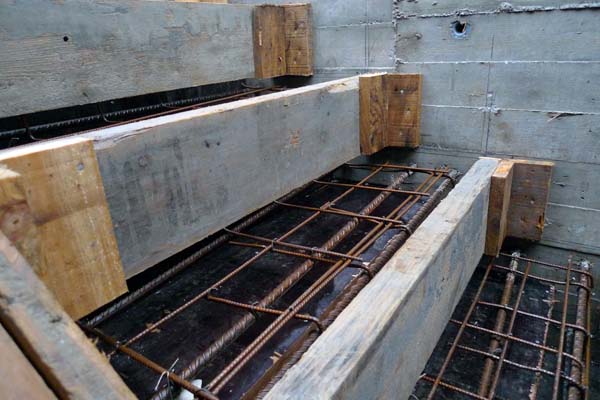

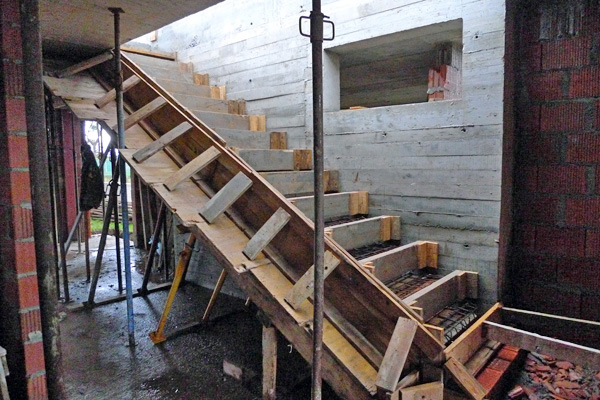

A continuación mostramos unas fotos del proceso constructivo de una escalera volada que estamos construyendo en una de nuestras obras, así  como un plano con los detalles de ejecución.

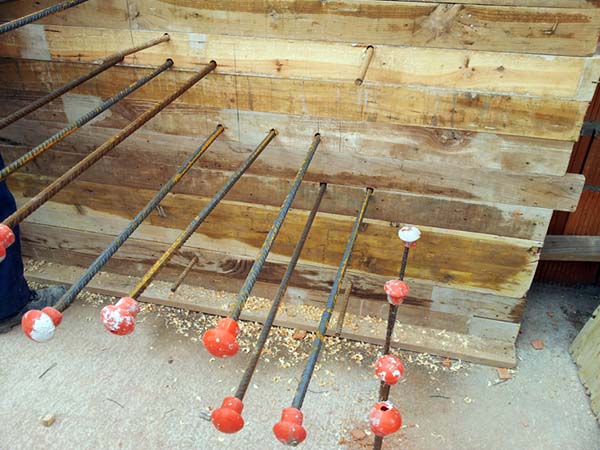

En este caso hemos optado por una losa de hormigón quebrada formando los pasos de la escalera, empotrada lateralmente en un muro de hormigón. La disposición de este muro nos permite reducir el espesor de la losa considerablemente, aportando sensación de ligereza y una gran estabilidad. Para el acabado final hemos previsto un revestimiento de microcemento con un espesor de 6-8 milímetros.

En nuestra página también podéis consultar el siguiente artículo: Escalera quebrada con losa maciza
